14MHz / 50MHz 室内ベント・ダイポールにようやく同軸ケーブルを配線して、一応完成したので評価してみる。
まずはその前に、完成記念撮影など。
全景写真。
まあこんな感じで悲惨なことだけはよくわかるという~
給電部の状況。

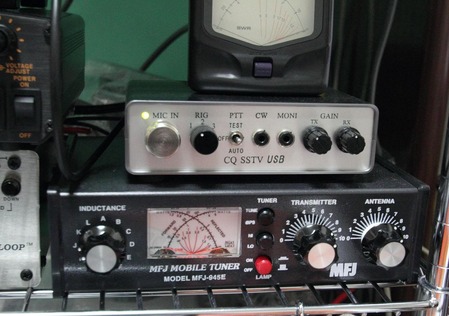

アンテナチューナーの、MFJ-945E.
それで、一応14/50で生データでは共振していたものの、アンテナチューナーで強引に合わせこめばSWRだけは下がる範囲として、10~50MHzで送信はできた。そのデータは次のとおり。
f[MHz] SWR MFJ-945E_band
10 1.1 I
14 1.5 J
18 2.0 J
21 1.0 L
24 1.1 L
28 2.2 L
50 1.0 L
しかし、送信できるというのと使えるというのとの間には、
全く何の関連性も無い。
それで、唯一外部信号が受信できる、14.076MHzのJT65でMFJ-1788磁気ループアンテナと比較してみる。その結果。
実に悲惨。
磁気ループで受信できた信号が、室内DPでは受信不能に。
しかも、ノイズレベルだけはものすごく上がっているという。
(但し、両方ともアンテナチューナーはオフで受信実験している。受信だけならば殆ど両方とも影響がないことは実験して確認した。)
一応今回の結果だけからすると、室内DPはフルサイズで作ってもダメ。
まあ、室内だからな・・・ しかも、うん万円もする、US直輸入のMFJ-1788を一応環境が悪くても外に出しているのに比べてもし良かったら、MFJ-1788の立場が無い。w という気もするしね~。
まあ、「やってみた」という意義はあった。ということにする。
少なくても、妄想してるよりはダメという結果が(当然ながら完璧にマッチングや測定を行うのは前提条件!)得られたという意義は大きい。測定もせずにテキトーに作ったら運だけ良くて偶然FBなアンテナになったなんていうどっかの製作記事よりは、余程ためになる(「価値」は無いけどな~。)ということにする。
根本的にロケーションを変える事に対するモチベーションの維持という遠大な効果は非常にあった。というところか。
