ACアダプタ

秋月ACアダプタ改造失敗1

これをやってみた。

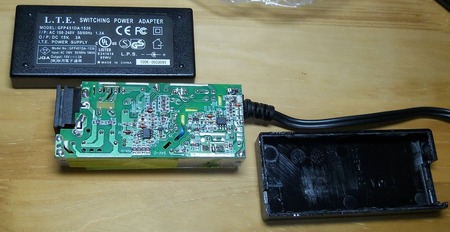

まず第一関門は、筐体のバラし。マイナスドライバーで強引に開けるしかなくて結構大変。でも、なんとかクリアした。こんな感じ。

ばらし

で、どうやら、秋月のACアダプタも旧タイプじゃない新タイプなようで、前に調べたサイトのうちあまり該当しないページも多かった。
どうも、ここここの記載ならばこれにも当てはまるような感触。しかし両方とも写真が死んでるから、あまり当てにはならない。

で、写真を撮ってみて、この辺では?と当たりをつけた。

改造したものの・・・

この写真でいう、R19の11kΩを取って、その代わりに22kΩを付けてみる。
その結果、一切の電圧が出なくなる。どうやらパターンショートなどがあって、その際に素子を破壊した可能性が大。一切の電圧が出なくては、どうしようもない。なんか出てれば直しようもあるが。というわけで、完全に失敗

あと、補足説明すると、どうやらこの回路は、普通にWeb上にある
LM431がただ入っているような回路じゃない感じ。
各部の電圧は書き込んだとおり。やる気がある人は参考になるかもしれない。このZD3のツェナーが曲者かも?

Web上の記載を参考にしたのもあって、最初これがツェナーだとは気づかずに、いきなりR19を交換してみたけど、もしかすると電圧を決めているのはR20,R20Aのほうで、R20Aの27kΩを10~15kΩ位にすればよかったのかもしれない・・・が、全ては後の祭り。
もう一回同じのを買って同じようにバラす気は無い。

「新品で買った電源を、一回も使わずに廃棄」するのはイヤな気分なものだな。まあバラす時点でそのリスクは覚悟の上なものの・・・。

今後どうするかは未定。
同じのを買って、ばらさないで外部回路でダイオード2~3本直列に入れるとか、Rで落とすとかいう手も考えられるし、いっそのこと時間がムダなのでカネで解決?という可能性も?
まあ、時間は非常に貴重な資源だから、それも有意義なのは十分承知の上ではあるのだが。そもそも、秋月のACアダプタを買って済まそうとした時点で完全自作はしないというスタンスだったわけで~
あ、そういう心がけが悪いwという感じもしてくる昨今。。。



(追記)
結局、性能・コスト・時間・信頼性...等をトータルで考えてみると、
DIAMOND DSP500 というのが最良の選択肢なような。それでこの件は終了としたいところ。

FT-817用ACアダプタを調べる

さっきの続きだが、FT-817用ACアダプタって真面目に調べるのは初めて。
一応定格は13.8Vということになっているが、使用可能電圧: 8.0~16.0Vとなっているものの、12Vでも5W出すにはきついというのをよくwebで見る。で、秋月のスイッチングACアダプタを見ると、12Vの次は
15V。一応使用可能範囲ではあるものの、誤差等を考えると上の方の電圧で使うのは破壊の危険があるので是非とも避けたい!。
なので、15Vそのままで使うよりはあきらめて12Vの方がまだいい。

で、さらに検索すると、さすが皆様の英知の結集!!。すばらしいサイト様が沢山。

まず、MFJのMFJ-1317が、13.8Vそのものズバリで、かつノイズレベルも低くてFBなそうな。

次に、秋月のACアダプタをバラして、出力電圧を改造できるそうな。超絶すばらしいな。沢山リンク先あげておくと・・・
1,2,3

そしてさらに、秋月のACアダプタはプラグがΦ2.1だけど、FT-817は違うので合わないという情報が。 しかしそれを解決するすばらしいサイト様も沢山。
1,2

千石でEIAJ#2のプラグを沢山買い込んでおけばいいんだな?
あ~、ついでだから、千石にあるいろんな規格のDCプラグを全部まとめて買って揃えるか!こういう準備は、イザというときに役立つ!
宇宙戦艦ヤマトの真田工場長~JAXAのはやぶさ~東日本大震災の福島原発の教訓・・・と、枚挙に暇が無いわけだな~。
逆に反面教師はまさに、「世界2位じゃダメなのか?」とか言ったあほ~の代表れんほ~さんなんていう政治やさん。とか。

----------

まとめると、
● 秋月の15V3AのACアダプタを買う。
● それをバラして、出力電圧を13.8Vに改造する。
● プラグをEIAJ#2に付け替える。
● 出力側の線に、パッチンコアをかませてノイズ低減する。
以上を行えば、FT-817用ACアダプタが完成するはず。

さらにいいことには、秋月の12Vのと15Vのを見比べてみると、15Vの方だけがAC100-240Vのワールドワイド入力対応!。おおこれで、世界中のホテルで使えるACアダプタになるぞ!と、妄想だけはたくましいわけだが。
そのまえに、海外旅行するカネが無いよという最大の難関が・・・
